| 노즐 선택을 위한 방법 |
1) 어디에 어떻게 사용할 것인가?
예를 들어 세척용이라면 비교적 충격력이 강한 분사 노즐을 선택하고 공기를 사용한 노즐은 일반적으로 적합하지 않다. 또 자동식인가 아닌가에 따라 사용되는 노즐도 다를 수 있다. |
| |
2) 사용하는 액체 및 그 특성
액체의 유량은 물을 기초로 하고 있다. 따라서 사용하는 액체가 물 이외의 것이면, 그 분사조건은 변한다. 또 사용하는 액체는 노즐의 재질을 결정하는 중요한 요인이 된다.
3) 환경 조건 (예:가스, 온도 등)
사용되는 노즐 주변의 조건에 대해서도 고려해야 한다. 노즐의 재질 등을 결정하는 요인되며 또 수질의 조건이 나쁜 곳에서는 막히는 일이 없도록 주의할 필요가 있다.
4) 분사 형태
목적에 따라 Full Cone(원형), Hollow Cone(중공원형), Flat(부채꼴형), Solid(직진), Air Atomizing, Square Full Cone(사각분사), Impingement(안개분사)를 선택한다.
5) 액체 압력
노즐을 사용하는 압력을 정하고 유량은 노즐의 연결 부위의 압력에 따른다. 펌프가 분사 노즐에서 떨어져 있는 경우는 그 압력 손실을 고려해야 한다.
6) 어느 정도의 유량
어느 정도의 유량을 분사할 것인가를 결정한다. 유량을 미리 알지 못할 경우에는 실제로 실험할 것을 권한다.
7) 분사 각도
분사의 대상물이 어느 정도의 분사 각도를 갖는 노즐을 사용하면 분사가 가능한가 하는 것이다.
8) 노즐의 재질
사용하는 목적, 액체의 특성 등에 따라 분사노즐의 재질을 선택해야 한다.
9) 나사규격 (암나사, 숫나사, PT, NPT... 등)
분사 노즐의 나사 규격을 지정한다.
10) 노즐의 수량
분사라인 폭이나 분사의 대상물에 따라 노즐의 수량을 정한다.
|
| |
| 설계상의 특징 |
| ㆍ고유의 나선형 노즐 |
|
| ㆍ높은 에너지효율 |
| ㆍ내부에 벤이 없음 |
| ㆍ막힘이 없음 |
| ㆍ빠른 유출 |
| ㆍ암나사, 숫나사 |
| |
| |
|
| |
| 분사 특징 |
| |
ㆍ높은 유량과 분사각도의 다양성
ㆍ분사액의 우수한 미립화

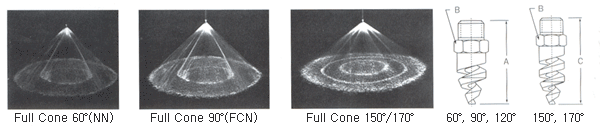

ㆍ분사패턴 : ① 원형분사② 중공원형분사
ㆍ분사각도 : 50˚ ~ 180˚
ㆍ유량 : 2.26 - 10700 ℓ/min(더 많은 유량도 가능) |
| |
| 용 도 Air, Gas, So2, 가스집진, 화학공정, 공기세척 등 냉각분사(Cooling tower) |
| |
| 화학공업, 소다공업, 철강업, 금속표면처리공업, 비철금속공업, 섬유공업, 전자공업의 충진탑, 세정탑의 처리장치에 사용 |
| |
|
|
 |
| |
| |
| |
| |
|
|
|
|
|
|
