| 특 징 |
 대용량Housing |
ㆍ 여과면적이 넓으므로 대용량의 여과가 필요할때 사용한다.
ㆍ Filter를 신속히 교환할 수 있으며, 세정하기 쉬운 Compact형으로 설계 제작.내식성과 강도가 우수한 재질을 선택, 사용하여 파손 염려가 없고 용도가 다양하다.
ㆍ여러 종류의 Filter Cartridge에 다양하게 적용, 사용 할 수 있다.
ㆍHOUSING의 크기 : 사용하고자 하는
여과유체의 적성에 맞는 것이라야 한다.
|
| |
| |
|
즉 여과유체의 양, 유체의 점도 및 압력손실치에 따라 Cartridge의 요구 갯수가 결정되고 이에 따라 Housing의 크기가 정해진다. 여기에서 주의해야 할 것은 Housing의 크기는 항상 최소 요구량보다 큰 것을 선정해야 한다.
만약 용량에 꼭 맞는 것을 설치한다면 여과 유체를 통과시킬 때 혼재물량을 고려하지 못한 것이므로 Cartridge 기능에 무리가 가해져 본래의 기능을 잃게 된다. 반면, 여유있는 크기의 Housing을 설치하면 Cartridge의 수명을 길게하며 효율적인 운용이 가능해진다. |
| |
|
| |
|
|
|
소형 Housing & Filter | SUS Housing |
|
| |
|
| |
|
| |
|
|
| |
|
| 원리 및 기능 |
| ㆍ 표준규격의 Cartridge Filter를 장착하여 미세 현탁물질을 여과, 제거하는 장치
|
| 용 도 |
| ㆍ 음용수, 공업용수 정밀여과, 식품,화학, 도료 등 각종 액체의 정밀 여과
|
| CARTRIDGE종류 및 규격 |
ㆍ TYPE :Wind,Pleated
ㆍ SIZE(mm) : 63φ ×250L,500L,750L
ㆍ MATL : PP,Cotton, Glass Fiber, Acryl
ㆍ 여과정도 : 0.2-300 Micron
|
| HOUSING 재질 |
| ㆍ Carbon Steel, Sus 304, Sus 316
|
| |
|
| |
|
|
| |
|
| |
|
| 표준규격 (LO CP, 5 MICRON, △P-0.2kg/ cm² 기준) |
MODEL
NO. |
CARTRIDGE
QTY(Length) |
FLOW RATE
(M³/H) |

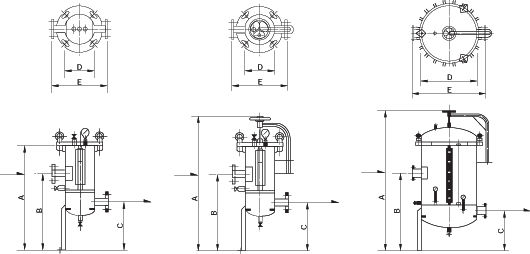

DIMENSION(mm) |
MAIN PIPING
mm(INCH) |
A |
B |
C |
D |
E |
1D1 |
1(10”) |
1 |
350 |
280 |
280 |
90 |
95 |
3/4”, 1” |
1D2 |
1(20”) |
2 |
600 |
540 |
540 |
90 |
95 |
1” |
3D1 |
3(10”) |
3 |
700 |
500 |
300 |
200 |
400 |
40 (1-1/2) |
3D2 |
3(20”) |
6 |
950 |
500 |
300 |
200 |
400 |
40 (1-1/2) |
6D2 |
6(20”) |
12 |
1,050 |
600 |
350 |
250 |
450 |
50 (2) |
6D3 |
6(30”) |
18 |
1,300 |
600 |
350 |
250 |
450 |
50 (2) |
12D2 |
12(20”) |
24 |
1,350 |
700 |
450 |
300 |
550 |
65 (2-1/2) |
12D3 |
12(30”) |
36 |
1,600 |
700 |
450 |
300 |
550 |
80 (3) |
20D2 |
20(20”) |
40 |
1,400 |
850 |
500 |
400 |
600 |
80 (3) |
20D3 |
20(30”) |
60 |
1,650 |
850 |
500 |
400 |
600 |
100 (4) |
30D3 |
30(30”) |
90 |
1,900 |
950 |
520 |
500 |
800 |
125 (5) |
50D3 |
50(30”) |
150 |
2,000 |
1,000 |
600 |
600 |
900 |
150 (6) |
60D3 |
60(30”) |
180 |
2,100 |
1,100 |
700 |
700 |
1,000 |
200 (8) |
80D3 |
80(30˚) |
240 |
2,200 |
1,150 |
750 |
750 |
1,050 |
250 (10) |
|
| |
|
| |
|
| |
|
|
|
