| 개 요 |
|

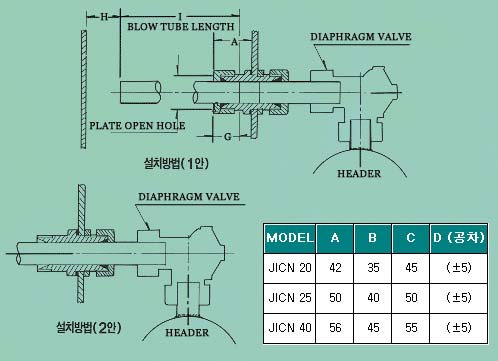

| DIAPHRAGM VALVE의 OUTLET PIPE와 집진기 내 BLOW TUBE 사이 연결을 위한 체결요소 |
| |
|
| 재 질 |
|
ㆍBODY AND NUTS : ALUMINIUM DIE CASTING
ㆍPACKING : buna-n
|
| |

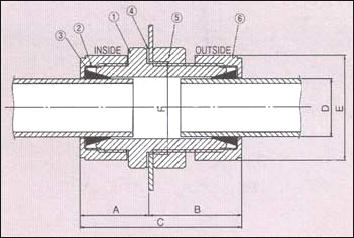

| 치 수 |
|
|
NO |
PART OF NAME |
1 |
BODY |
2 |
GUIDE RING |
3 |
COUPLING PACKING |
4 |
CONNECTOR PACKING |
5 |
CONNECTOR NUT |
6 |
COUPLING NUT |
|
| | |
MODEL
|
PIPE
SIZE
|
A |
B |
C |
D |
E |
F |
WEIGHT
PIPE 외경
|
PLATE
OPEN
HOLD
SIZE
|
JICN 20
|
3/4"
|
42
|
54
|
96
|
Ø28.8
|
56
|
Ø40.6
|
0.32
|
Ø43
|
JICN 25
|
1"
|
50
|
63
|
113
|
Ø36
|
69
|
Ø52.7
|
0.65
|
Ø55
|
JICN 40
|
1½"
|
56
|
70
|
123
|
Ø50
|
92
|
Ø68.6
|
1.04
|
Ø71
|
|
| |
|
| |
|
|
| |
|
| |
|
| |
|
